Mainboard

Um die Verschiedenen Elemente des Shift13mi besser zu verstehen und zu wissen, was wie zusammenhängt, finden sich hier ein paar Bilder und Mutmaßungen, was diese Stellen auf dem Mainboard darstellen können. Dies kann hilfreich sein, wenn man z.b. versucht zu verstehen wo genau im Gehäuse ein (potentiell defektes) Element ist, und was genau es mit diesem Lüfterschalter auf sich hat, ob man den ohne Bedenken nutzen möchte.

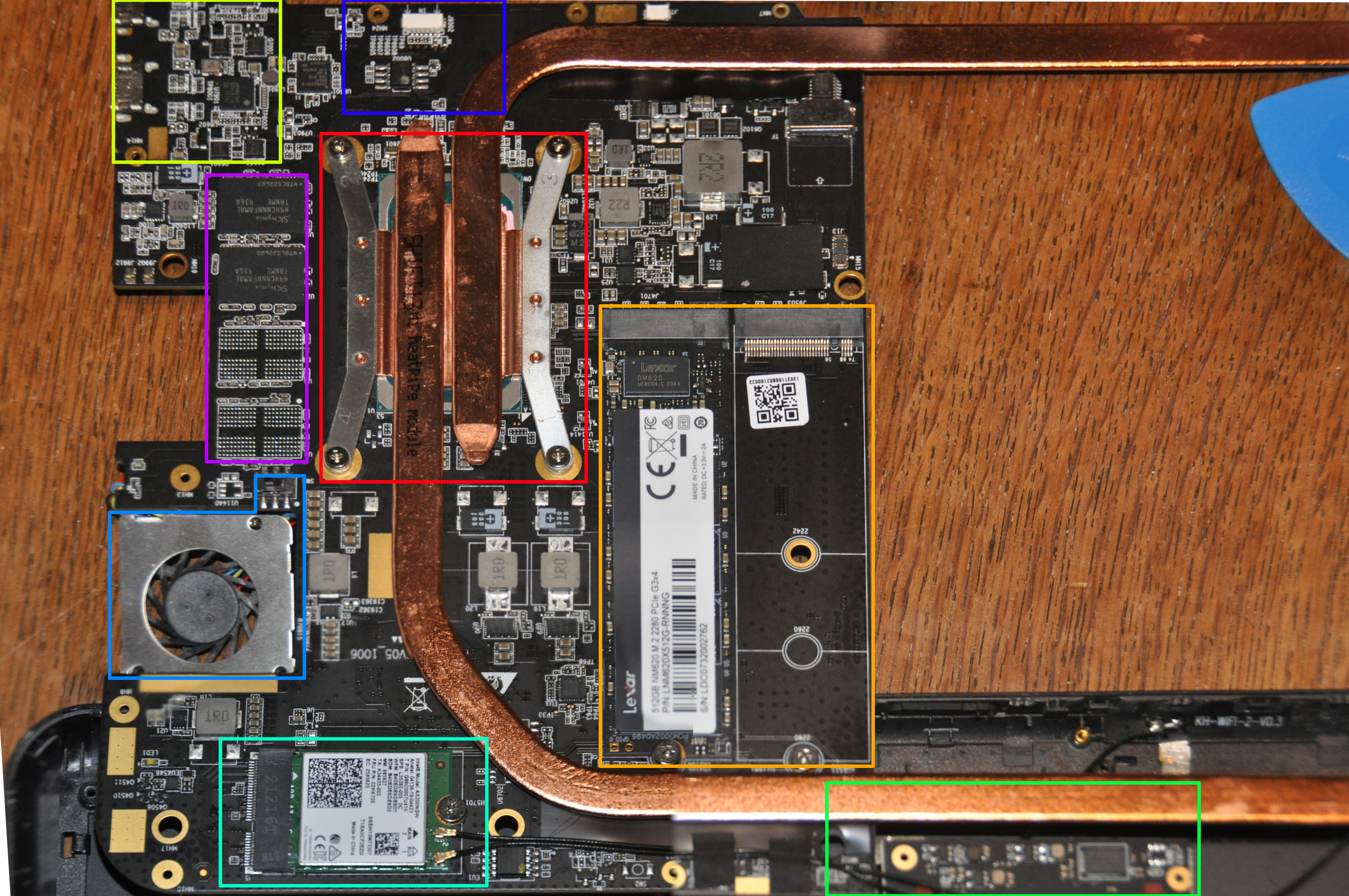

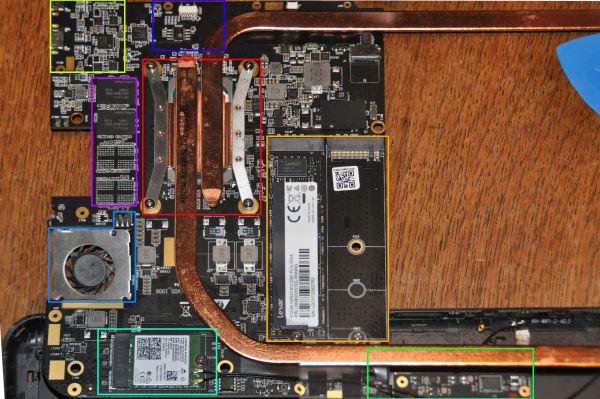

Die rückseite des Mainboards

Die Rückseite des Mainboards und alles was ich darauf bisher erkenne :)

  • 🞐 SSD's
  • 🞐 CPU mit GPU
  • 🞐 Arbeitsspeicher, teilweise bestückt
  • 🞐 CMOS
  • 🞐 Lüfter - man beachte dass es keine Kühlrippen gibt, daher eher wenig nützlich und auch Ausschalter des ganzen hier zu finden
  • 🞐 Wifi
  • 🞐 Webcam und Helligkeitssensoren
  • 🞐 USB C Anschlüsse

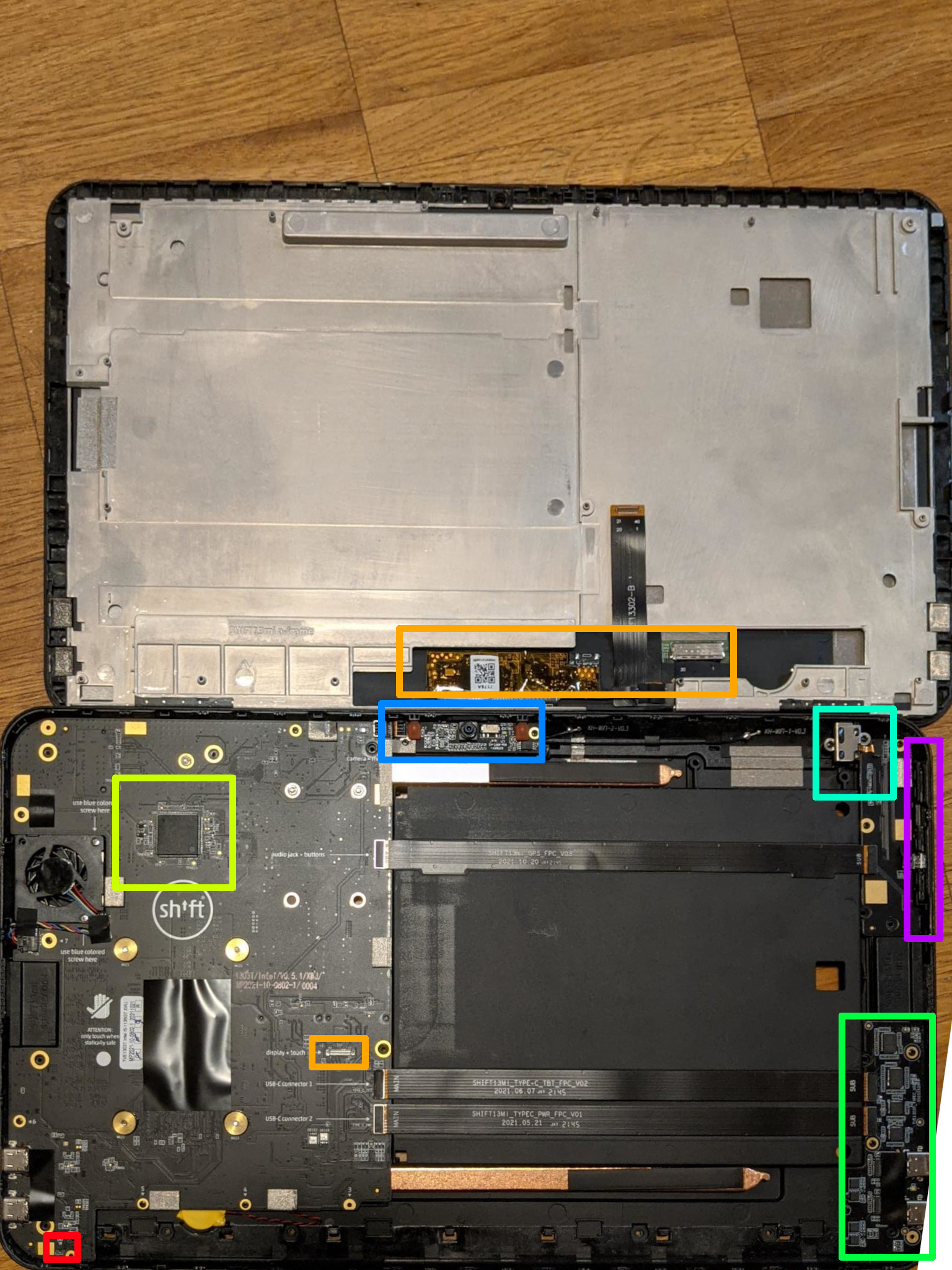

Die vorderseite des Mainboards

  • 🞐 Bildschirm und Touchscreen
  • 🞐 Lid-Switch
  • 🞐 Power und Lautstärkeknöpfe
  • 🞐 Webcam und Helligkeitssensoren
  • 🞐 Audio Jack
  • 🞐 Rechte USB Controller
  • 🞐 Mainboard Chipset

Ein beliebtes Problem in den Foren scheint es derzeit zu sein, dass der Lid-Switch zu schnell aktiviert. dieser ist ein Magnetschalter, ein sogenannter Hall-Sensor und sitzt (softwareseitig verifiziert) genau da unten links in der Ecke. Dadurch ist der umgeben von Magneten (wo Magnete da überall sind, kann man ja relativ einfach mit Sachen aus Eisen erforschen) Dadurch dass der Sensor weit unten ist, ist auch im geöffneten Zustand der Magnet der ihn auslösen soll, der in der Tastatur ist nah am Sensor, auch Case und Tastatur greifen dort in der Gegend nacheinander. So löst der Magnetsensor oft aus, wenn der Deckel noch nicht geschlossen ist. Shiftphones scheint das derzeit darüber beheben zu wollen, dass sie den Lid-Switch von der Tastatur mitverwenden (der liegt ganz vorne links), also würde man z.b. nur bei verlorener Verbindung zur Tastatur den Lid-Switch „scharf schalten“. In den meisten Fällen sollte das genau das Problem lösen :)

Bis das Problem von Shiftphones angegangen wurde empfiehlt es sich, in den Energiespaareinstellungen des jeweiligen Betriebssystems die Aktion „standby“ für „geschlossenen Deckel“ auszuschalten, dann bleibt das Shift13mi an, wenn der Sensor aus versehen auslöst. Das heißt dann natürlich, man sollte darauf achten, das man beim Zuklappen das Gerät manuell über den Power-Button in den Standby zu schicken, sonst ist der Akku schnell leer.
