SHIFTkeys PCB's

Innerhalb der SHIFTkeys verstecken sich 3 kleinere PCB's mit unterschiedlichen Funktionen. Die Bilder sollen dabei helfen, sich Fehler oder Eigenarten genauer vorstellen zu können. An einigen Stellen sind es noch Vermutungen, an anderen Stellen ist relativ eindeutig was die Komponenten tun.

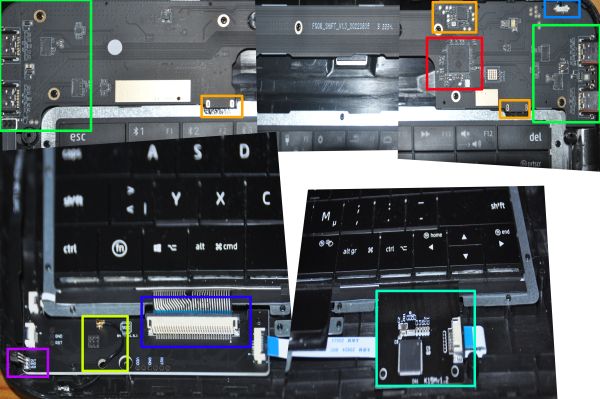

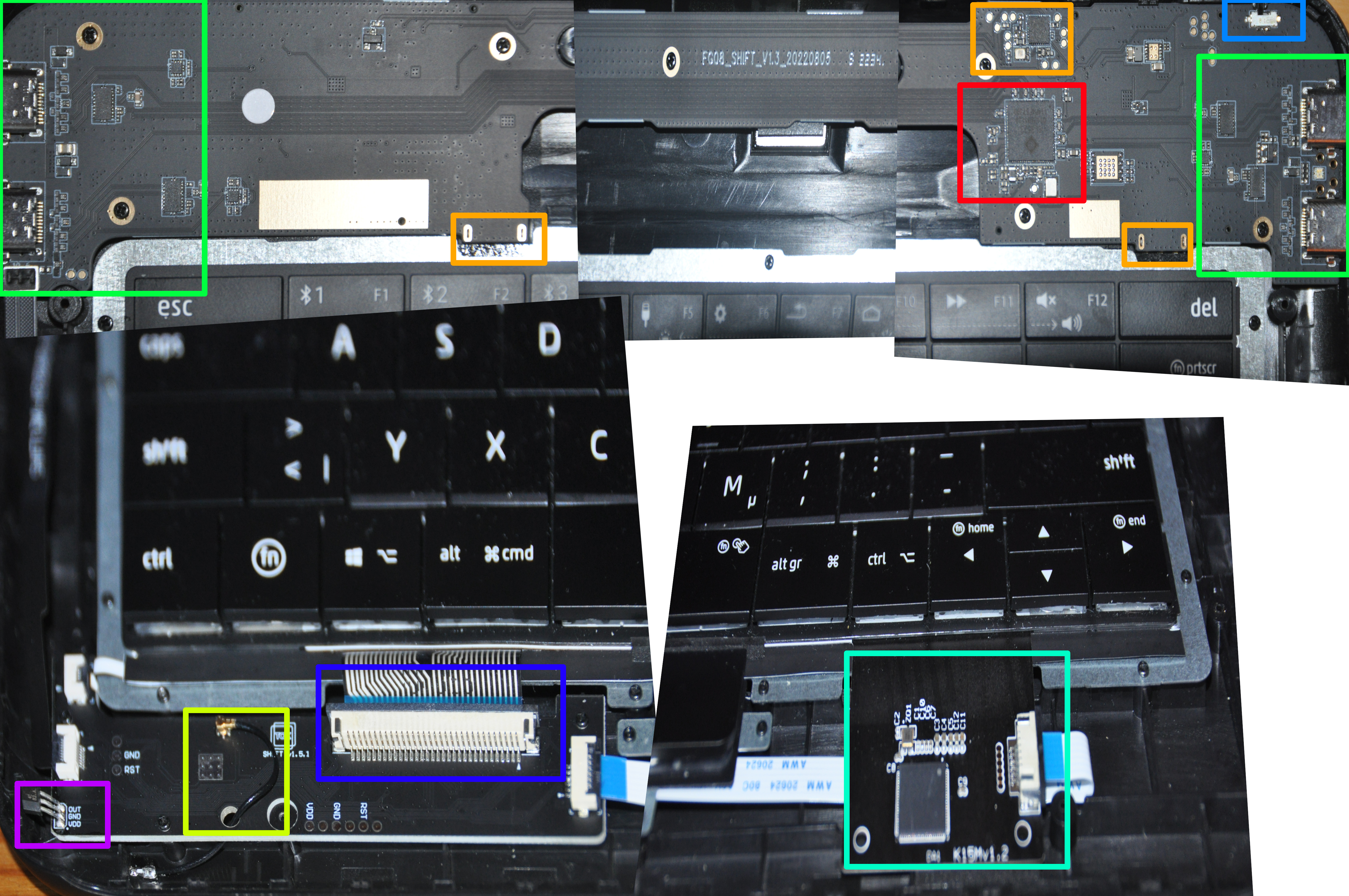

Die PCB-s der Shiftkeys tastatur

  • 🞐 Batterie und Ladungskontrolle
  • 🞐 Chipset
  • 🞐 Lid-Switch
  • 🞐 Tastaturanschluss
  • 🞐 Ein-Aus-Schalter
  • 🞐 Maus (touch) controller
  • 🞐 USB C Anschlüsse
  • 🞐 Bluetooth-Antenne

Die SHIFTkeys sind also, wenn man die PCB's betrachtet, eher vorrangig ein batteriebetriebener USB-Hub an dem zweitrangig eine Tastatur und eine Maus und ein Bluetooth-Controller per USB angeschlossen sind.
